kanzi编写OpenGL

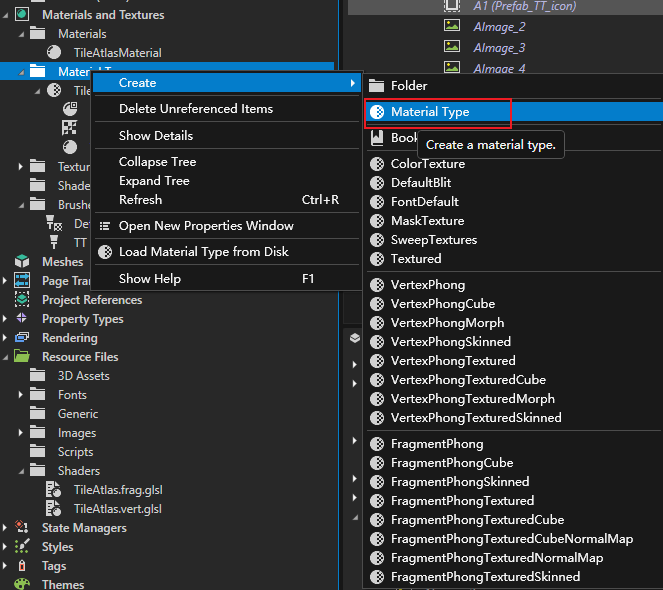

1.创建材质类型

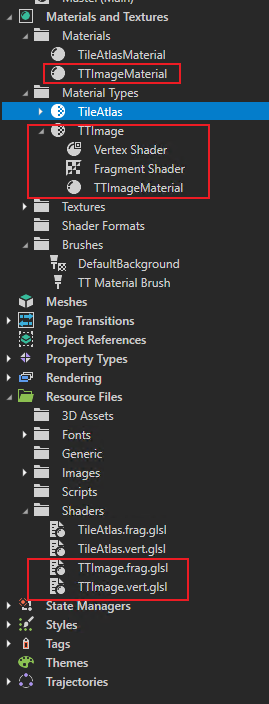

创建后会生成对应的材质，材质类型，OpenGL代码。

2.修改OpenGL代码

• 原始的顶点着色器代码

attribute vec3 kzPosition;
uniform highp mat4 kzProjectionCameraWorldMatrix;

void main()
{
    precision mediump float;
    gl_Position = kzProjectionCameraWorldMatrix * vec4(kzPosition.xyz, 1.0);
}

• attribute 和 uniform的区别

在 OpenGL 中，attribute 和 uniform 是两种不同类型的变量，用于在顶点着色器和片段着色器之间传递数据。它们的主要区别在于它们的作用和使用方式：

1. attribute：
   • attribute 变量用于在顶点着色器中传递顶点数据，比如顶点位置、颜色或纹理坐标等。
   • attribute 变量在每个顶点上都有不同的值，因此它们通常用于描述顶点特性。
   • 顶点着色器中的 attribute 变量必须声明为 attribute 类型，并且需要使用顶点数据缓冲对象 (VBO) 来传递数据。
2. uniform：
   • uniform 变量用于在顶点着色器和片段着色器之间传递全局数据，例如变换矩阵、光照属性或纹理对象等。
   • uniform 变量在整个绘制调用期间都保持不变，因此它们通常用于描述全局状态或共享数据。
   • 顶点着色器和片段着色器中的 uniform 变量必须声明为 uniform 类型，并且可以在绘制调用之前使用 OpenGL API 函数设置它们的值。

总的来说，attribute 用于描述每个顶点的局部特性，而 uniform 用于描述全局的状态或共享数据。

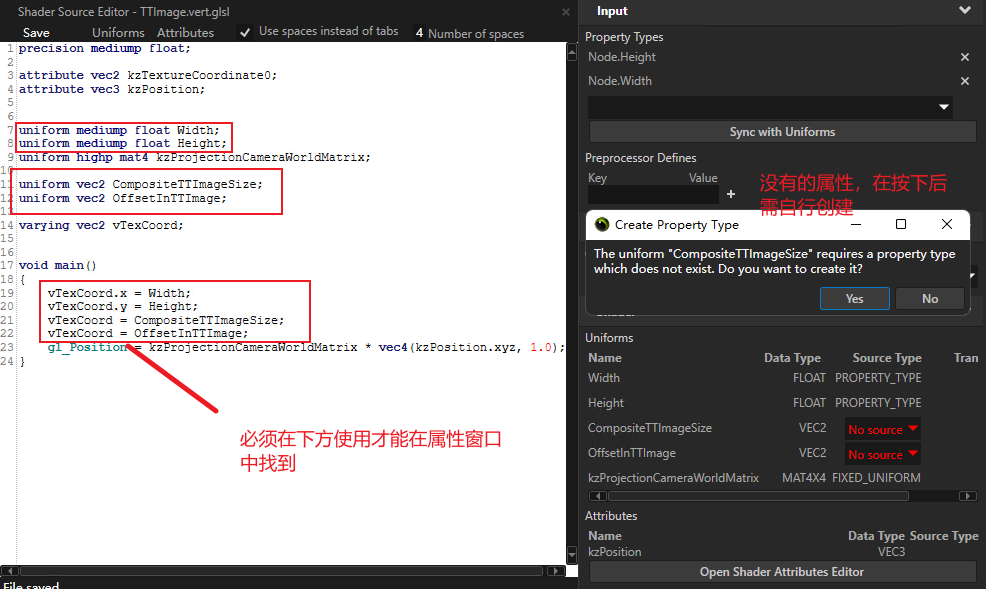

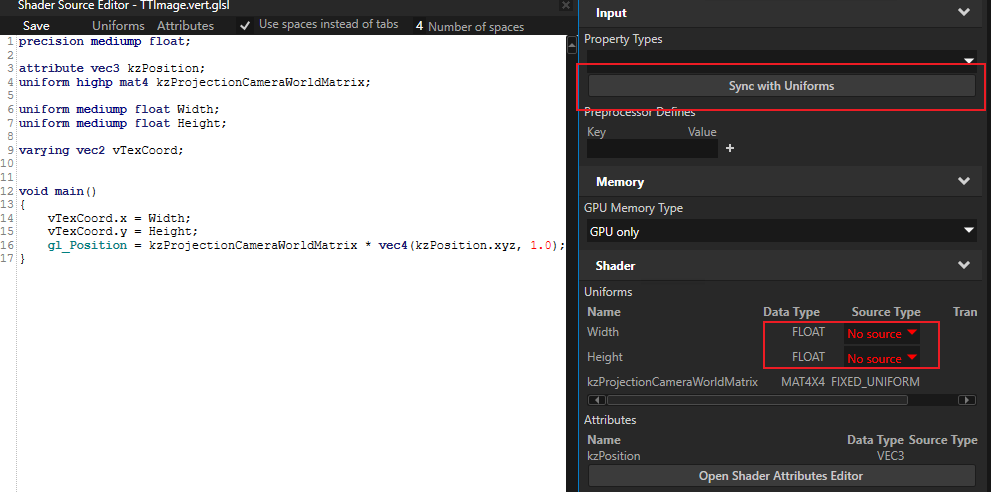

• 在代码中引用变量后，在材质类型的属性窗口中就会显示在代码内部的引用的变量，点击Sync with Uniform按钮生成相应的属性，若不存在则创建。

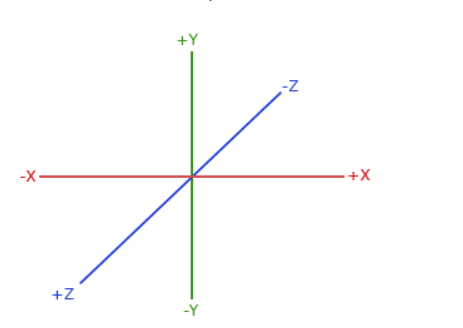

• OpenGL使用的是笛卡尔右手坐标系，如下图所示。

• 顶点着色器代码

  纹理坐标的取值范围为0-1

precision mediump float;

// 顶点的纹理坐标
attribute vec2 kzTextureCoordinate0;
// 顶点的位置坐标
attribute vec3 kzPosition;


uniform mediump float Width;
uniform mediump float Height;
// 投影相机世界矩阵
uniform highp mat4 kzProjectionCameraWorldMatrix;

// 合成图片的大小
uniform vec2 TTImageSize;
// 每个TT灯图片在合成图片中的偏移量
uniform vec2 OffsetInTTImage;

// 传递给片段着色器的纹理坐标
varying vec2 vTexCoord;


void main()
{
    // X轴向右为正
    vTexCoord.x = kzTextureCoordinate0.x * (Width / TTImageSize.x) + (OffsetInTTImage.x / TTImageSize.x * Width);
    // Y轴向上为正
    vTexCoord.y = kzTextureCoordinate0.y * (Height / TTImageSize.y) + (((TTImageSize.y - OffsetInTTImage.y * Height) - Height) / TTImageSize.y );

    gl_Position = kzProjectionCameraWorldMatrix * vec4(kzPosition.xyz, 1.0);
}

• 片元着色器代码

precision mediump float;

uniform sampler2D Texture;
// 存储主要颜色
uniform vec4 PrimaryColor;
// 存储次要颜色
uniform vec4 SecondaryColor;
// 是否使用次要颜色
uniform bool UseSecondaryColor;

varying vec2 vTexCoord;

void main()
{
    // 从纹理 Texture 中使用纹理坐标 vTexCoord 采样出颜色，并将结果存储在 colorIn 变量中
    vec4 colorIn = texture2D(Texture, vTexCoord);
    gl_FragColor = colorIn * mix(PrimaryColor, SecondaryColor, float(UseSecondaryColor));
}
